Hasil Analisa Hazard

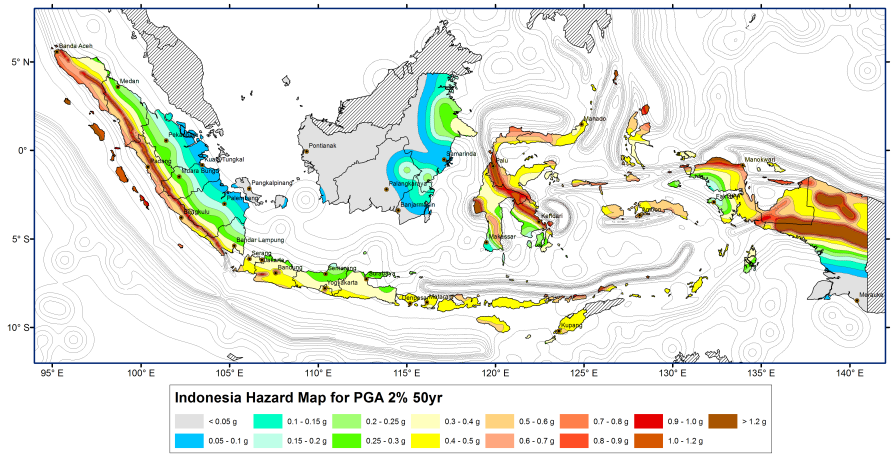

Hasil dari analisa hazard probabilistik ini berupa peta percepatan di batuan dasar pada kondisi PGA, spektra 0.2 detik dan 1.0 detik untuk perioda ulang 2500 tahun atau 2% probabilitas terlampaui dalam 50 tahun umur rencana bangunan. Peta spektra ini bisa dilihat pada Gambar 1 s/d 3.

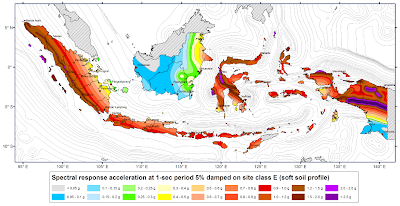

Hasil dari analisa respon spektra berupa peta percepatan di permukaan tanah pada spektra 0.2 detik dan 1.0 detik untuk 2500 tahun atau 2% probabilitas terlampaui dalam 50 tahun bisa dilihat pada Gambar 3 s/d 5 masing-masing untuk tanah klas-C (tanah keras atau batuan lunak), klas-D (tanah sedang/kaku) dan klas-E (tanah lunak). Untuk periode 1-detik bisa dilihat pada Gambar 7 s/d 9 masing-masing untuk tanah klas-C, klas-D dan klas-E.































Peta hasil studi PSHA untuk percepatan puncak (PGA), spektra 0.2 detik dan 1.0 detik di batuan dasar untuk periode ulang gempa 500 dan 2500 tahun digunakan sebagai usulan pengembangan peta gempa wilayah Indonesia yang sudah ada di SNI 03-1726-2002.

Nilai hazard seperti yang ada pada peta diatas menunjukkan bahwa akibat dari sumber gempa sesar/fault nilai hazard memberikan pengaruh yang besar pada daerah yang jaraknya dekat dengan sumber hal ini berdeba dengan peta gempa yang ada di SNI 03-1726-2002.

Secara umum nilai percepatan respon spektra disain semakin membesar sehubungan dengan kondisi tanah yang semakin lunak, kecuali pada nilai percepatan lebih besar dari 0.8g yang justru mengalami penurunan.

Peta respon spektra di permukaan tanah untuk periode pendek dan periode 1-detik berdasarkan pada IBC-2009 bisa digunakan sebagai pertimbangan perencanaan stuktur bangunan dan struktur jembatan untuk berbagai kondisi tanah.
